MX-5200 系列-双端口同步

产品中心

PRODUCTS

MX-5200 系列-双端口同步

编号
MX-5200
所属分类
没有此类产品
产品描述

MX-5200 双路同时输出 ( 焊接、拆焊和返修系统)

与 MX-5000 系列相同,新型 MX-5200 焊接、拆焊和返修系列提供增强的功率
和工艺控制,现在又带有双路同时双端口。

  1. 适合两个用户或有双应用的单一用户。 MX-5200 可以通过两个手柄进行操作,
    根据需求动态分流 80 瓦输出功率,增强应用灵活性和速度。
  2. 快速恢复时间。提高生产效率和产量。不论什麽应用都不例外。高集成部件、
    多层板和无铅焊料等方面的难题均可通过 MX-5200 快速回温电源获得彻底解
    决。
  3. SmartHeat® 工艺控制。我们内置于每台 Metcal 系统中的技术可确保焊接与返修
    工作始终在安全、受控的温度下进行。Metcal 用户知道在温度适中、功率跟随
    负载变化时,最能保证良好控制的焊接和返修工艺。
  4. TipSaver™ 烙铁架增加了烙铁头的使用寿命并使操作更符合人体工学。当手柄放
    置在 Metcal Tipsaver™ 烙铁架上时,自动休眠格式烙铁架会降低手柄的功率。
    功率降低会大大减少烙铁头的氧化,氧化是导致烙铁头寿命缩减的主要原因。
  5. 符合人体工学的手柄。用于焊接和返修的铝制手柄更轻便,带有冷却功能,操作
    起来更舒适。Metcal UltraFine™ 手柄的特点是将新一代的超细烙铁头放在纤细的
    手柄中。这两个手柄别具一格地为用户提供了三个可换用的握把。
  6. 具有 ESD 静电防护功能,并引入了交流接地监测电路。
    此交流(电源)接地监测器可以检测到电源线接地故障,然后立即提醒操作员并
    关闭系统。只有当电源线接地修复后,MX-5200 才可以重新启动,然后恢复焊接操作。
  7. 带数字显示和条形图的内置功率指示表能为操作员实时提供焊接操作状态的视
    觉反馈信息,不论是用在 QFp 中的大型集成返修烙铁头还是细小的烙铁头,
    电源指示器都是产生稳定、可靠焊点的重要资源。



 四模式指示器:
  1. 预热模式:将手柄从烙铁架上取下,准备进行焊接或返修工作。
  2. 功率模式:手柄的烙铁头与负载接触。功率指示表在系统功率输出上提供图表和数字反馈信息。
  3. 休眠模式:手柄閒置在烙铁架上;手柄功率降低。
  4. 省电模式:停止向手柄供电。操作员可以通过此可编程休眠功能根据需求设置关闭手柄电源的时间(从 10 分钟到 120 分钟)。
MX-5200

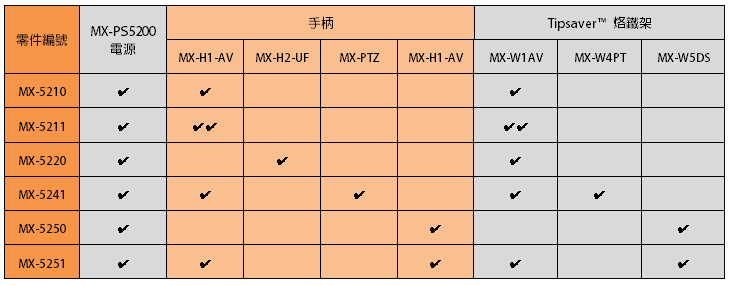

系统配置

proimages/metcal/MX-5200_Series_配置_.png

搭配双手柄系统

MX-5211 焊接和返修系统

proimages/metcal/5211.jpg
  • 特点与 MX-5210 相同,但配置了两个 Advanced™ 手柄和两个 Tipsaver™ 烙铁架。

焊接烙铁头:STTC 系列和 SMTC 系列。

MX-5241 精密镊型焊接和返修系统

proimages/metcal/5241.jpg
  • 结合了 Advanced™ 手柄和精密镊型手柄。给用户带来了最大的应用灵活性,适用于各种范围表面贴装元件的焊接和返修工作。

镊型烙铁头:PTTC 系列。
焊接烙铁头:STTC 和 SMTC。

MX-5251 焊接、拆焊和返修系统

proimages/metcal/5251.jpg
  • 适合通孔拆焊、通常的焊接以及 SMd 返修应用。包括两个手柄:Advanced™ 手柄和 MX-DS1 拆焊手柄。适用于混合技术型焊接板。为处理焊接和返修任务提供多种方案。

拆焊烙铁头:STDC 系列。
焊接烙铁头:STTC 和 SMTC 系列。
注意:该装置拆焊时,需要利用车间内空压气。

搭配单一手柄系统

MX-5210 焊接和返修系统

proimages/metcal/5210.jpg
  • 配置了 Advanced™ 手柄。
  • 可以高效地完成以下焊接工作:无铅焊接、高集成部件或面板焊接、要求低温操作的热敏部件焊接、大批量生产用焊接以及补焊焊接操作。

焊接烙铁头:STTC 系列和 SMTC 系列。

MX-5220 UltraFine 焊接系统

proimages/metcal/5220.jpg
  • 配置了 UltraFine的焊接手柄,是专门为微型部件的焊接和补焊而设计的工具,可以防止 PCB上的焊点连通以及高密度部件的封装。

焊接烙铁头:UFTC 烙铁头具有烙铁头尺寸小和集成度低的特点,适于小型零件的焊接。

MX-5250 镀通孔部件拆焊系统

proimages/metcal/5250.jpg
  • 包括专门用于通孔拆焊的 MX-DS1 拆焊手柄。

拆焊烙铁头:STDC 系列确保能够带来快速、高质量的效果 。
注意:该装置拆焊时,需要利用车间内空压气。

MX-5200 规格表
工作环境温度 10 — 40°C
最高外壳温度 55°C
输入线路电压 100 - 240 VAC ,接地电路
输入线路频率 50/60 Hz
额定功率消耗 125W
输出功率 单模式:每个通道最高为 80 瓦*
双模式:动态分流 80 瓦*

输出频率 13.56 MHz*
供电电源尺寸
(宽 x 直径 x 高)
12.1 cm (4.8") x 13.0 cm (5.1") x 23.5 cm (9.3")
认证/标识 cTUVus, CE
烙铁头对地电位差 < 2mV
烙铁头对地电阻 < 2 ohms
閒置温度稳定性 在静止空气中 ± 1.1°C
手柄电缆长度 长=182 釐米 (72 英寸),防烧灼,ESD 静电防护安全认证
手柄接头 F 接头
供电电源重量 3.35 千克(7.4 磅)

* RF SmartHeat® 技术提供更大功率。
